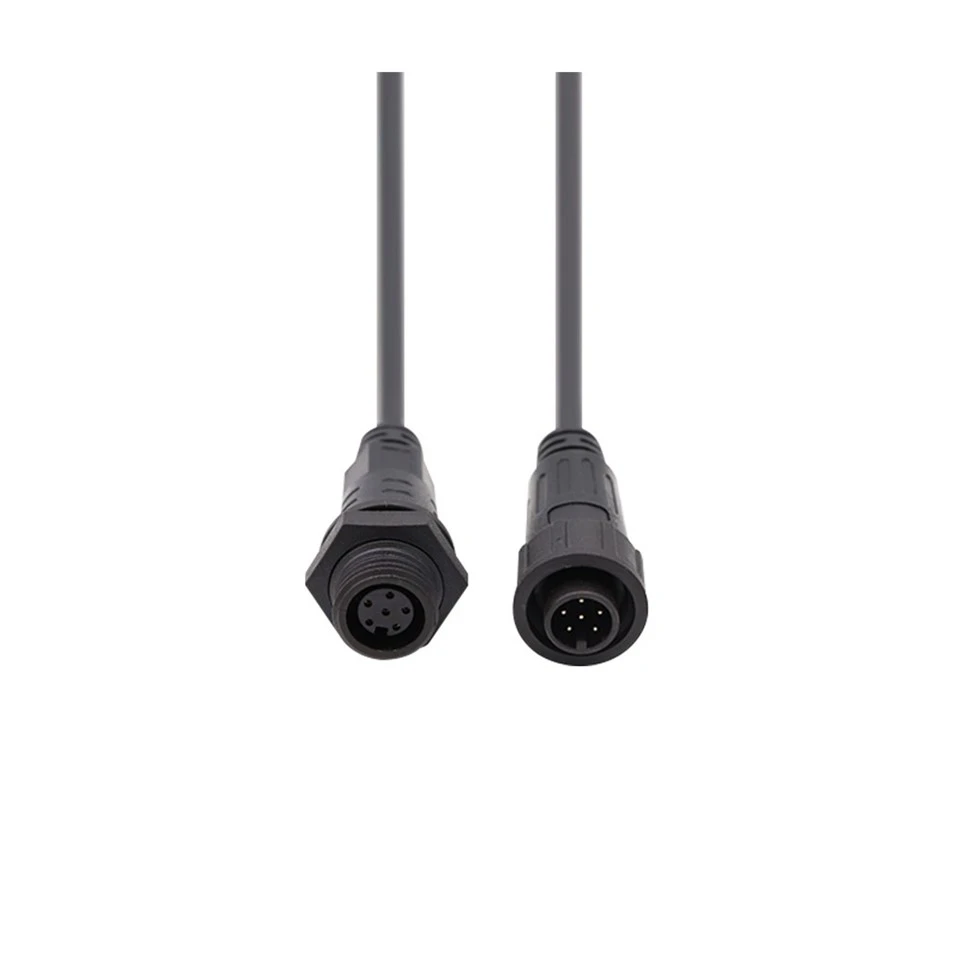

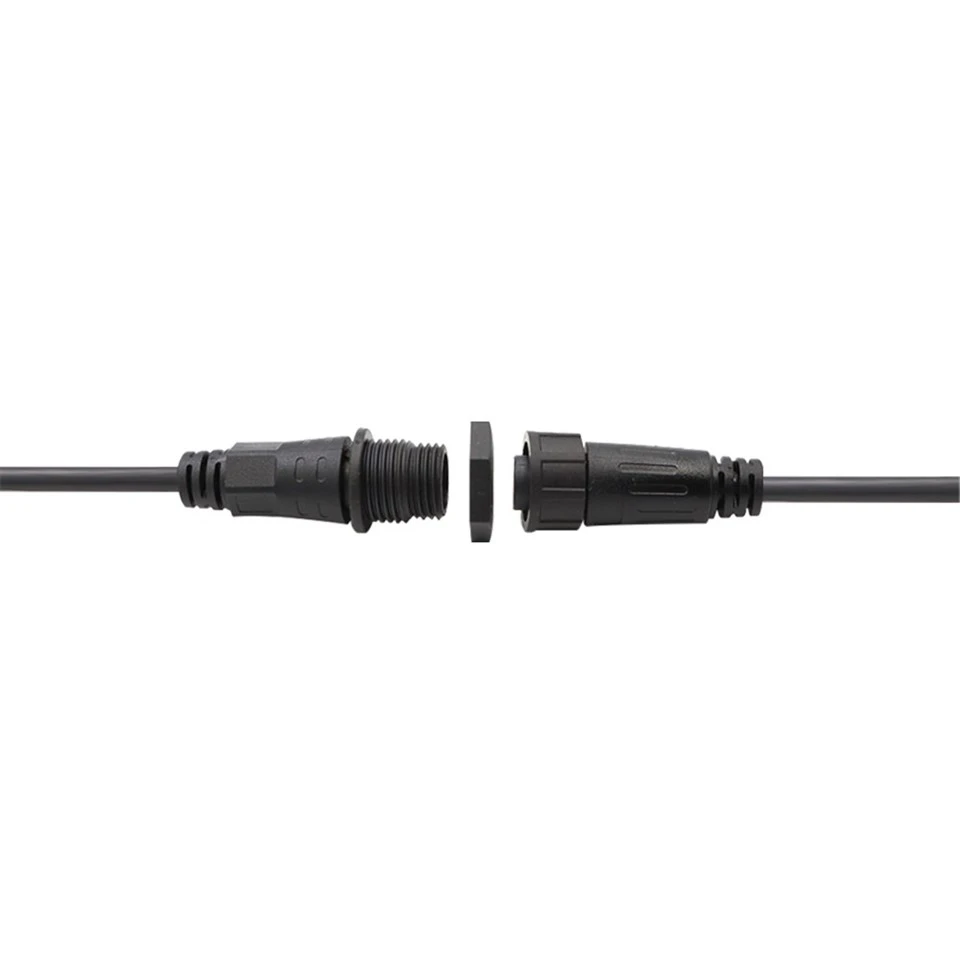

M16 4 Vatnsþétt tengi með pinna, IP67

M16 4-pinna er ætlað að sjólýsingu, stjórnborðum og rafmagnsuppsetningum utandyra sem þurfa 6A/250V yfir margar blendingarásir. Þráðurinn er M16×1.0 – læsist þétt í umhverfi sem hristist mikið eins og generatorsett, loftræstikerfi og bryggjubúnað. Sami rafmagnsstoð og restin af fjölskyldunni: Minna en eða jafnt og 10mΩ snertiviðnám, meira en eða jafnt og 500MΩ einangrun við DC 500V, 1,5kV rafstraumur, gott í 1.500 lotur. IP67 innsigli, nikkelhúðaðir pinnar, PVC jakki – nær frá -20 gráðum til +85 gráður , blautt eða rykugt, ekkert mál. Kaplar OD allt að 8,0 mm. Samhliða hringrás styður daisy-chain skipulag. Við getum fínstillt pinnastillingar og kapalsamsetningar sem henta. Auka pinna gefur þér meiri sveigjanleika en 2- eða 3-pinna útgáfurnar, án þess að gefa af endingu.

Hringdu í okkur

Dongguan Hejiaxin Technology Co., Ltd. er einn af leiðandi framleiðendum og birgjum m16 4 pinna snittaður vatnsheldur tengi ip67 í Kína. Vinsamlegast ekki hika við að heildsölu varanlegar vörur framleiddar í Kína hér og fáðu verðlista frá verksmiðjunni okkar. Allar sérsniðnar vörur eru með hágæða og samkeppnishæf verð.

Tæknilýsing

Parameter	Forskrift
Spenna einkunn	AC250V
Núverandi R ating	Minna en eða jafnt og 6A
Tímar stinga	1500
Hámarks OD kapall	Minna en eða jafnt og 8,0 mm
Uppbygging hringrásar	Samhliða
Hafðu samband við Resistance	10mΩ
Einangrun Uppbygging	500MΩatDC500V
Spennuþol við stofuhita	1,5KV
Hitastig	-20 gráður ~+85 gráður
Vatnsheldur stig	IP67

Efnislýsingar

Parameter	Forskrift
Vír efni	PVC, gúmmí
Jack efni	PVC
Pinnaefni	Nikkelhúðað-eir
Þéttihringur	Gúmmí

Vöruverkfræðiteikning

Core Configuration Diagram

Dimensional Drawing

CAD gefur okkur: karlkyns tappa 49,1 mm langur, passandi þráður 13,6 mm, tengihneta 20,4 mm yfir flatar. Kvenkyns ílát 54,1 mm í heild, þráðardýpt 21,7 mm, festihneta 21,1 mm AF. M16×1.0 báðir endar. Einkunn fyrir 4-pinna er 6A/250V – 2-pinna gerir 10A/250V, 3-pinna 8A/250V, 5-pinna 4A/110V, 6-pinna 3A/60V. ISO 2768‑m. PDF eða DWG fáanlegt sé þess óskað. Ef spjaldþykktin þín eða kapalinngangur er óstöðluð getum við breytt lengd húsnæðis, þráðaforskriftum á spjaldhliðinni eða snertifyrirkomulagi til að passa.

Upplýsingar um vöru

Karlstengi (5-pinna útgáfa)

Þessi mynd sýnir karlinnstunguna af 5-pinna afbrigðinu (til skýringar), með fimm nikkelhúðuðum koparsnertum raðað í venjulegu M16 hringlaga mynstrinu. Svarta PVC húsið og M16×1.0 ytri þráður eru greinilega sýnilegar. Þessi mynd hjálpar til við að staðfesta ástand pinna og stefnu fyrir pörun.

Kvenkyns ílát með hringlaga tengihring (5 pinna útgáfa)

Þessi mynd sýnir kvenkyns tengi 5-pinna afbrigðisins (til skýringar) með hringlaga tengihring áfastan. Innstungusnerturnar fimm og svart PVC húsið sjást vel ásamt M16×1.0 innri þræðinum. Hringlaga hringurinn veitir viðbótar vélrænan stuðning og röðun meðan á pörun stendur. Þessi mynd hjálpar til við að skoða snertiástand og samsetningu.
