M16 3 Vatnsþétt tengi með pinna, IP67

M16 3-pinna snittari tengið situr beint í sætinu fyrir LED lýsingu, mótor drif og útidreifingarbúnað sem gengur fyrir 8A/250V. M16×1.0 þráðurinn bítur fast gegn titringi – við höfum séð þetta haldast vel á dæluskilum, færibandalínum og rásstafaskiltum. Rafmagnslega séð ertu að horfa á minna en eða jafnt og 10mΩ snertiviðnám, meiri en eða jafnt og 500MΩ einangrun við DC 500V og 1,5kV rafmagnsþol - allt staðfest yfir 1.500 innstungur/aftengingarlotur. IP67 einkunn með nikkelhúðuðum koparnælum og PVC jakka þýðir að hann höndlar -20 gráður til +85 gráður án kvörtunar og tekur við snúru allt að 8,0 mm OD. Samhliða hringrás gerir daisy-chaining einfalt. Ef þú þarft mismunandi pinouts, lengri snúra eða lagfært húsnæði, getum við gert það líka. Það er traust, ekkert vitleysa tengi fyrir hversdagslega iðnaðarorkuvinnu.

Hringdu í okkur

Dongguan Hejiaxin Technology Co., Ltd. er einn af leiðandi framleiðendum og birgjum m16 3 pinna snittaður vatnsheldur tengi ip67 í Kína. Vinsamlegast ekki hika við að heildsölu varanlegar vörur framleiddar í Kína hér og fáðu verðlista frá verksmiðjunni okkar. Allar sérsniðnar vörur eru með hágæða og samkeppnishæf verð.

Tæknilýsing

Parameter	Forskrift
Spenna einkunn	AC250V
Núverandi R ating	Minna en eða jafnt og 10A
Tímar stinga	1500
Hámarks OD kapall	Minna en eða jafnt og 8,0 mm
Uppbygging hringrásar	Samhliða
Hafðu samband við Resistance	10mΩ
Einangrun Uppbygging	500MΩatDC500V
Spennuþol við stofuhita	1,5KV
Hitastig	-20 gráður ~+85 gráður
Vatnsheldur stig	IP67

Efnislýsingar

Parameter	Forskrift
vír Efni	PVC, gúmmí
Jack efni	PVC
Pinnaefni	Nikkelhúðað-eir
Þéttihringur	Gúmmí

Vöruverkfræðiteikning

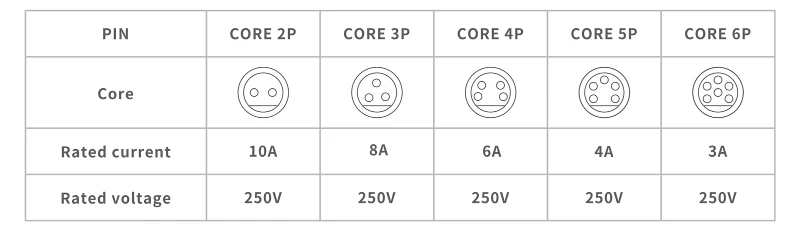

Core Configuration Diagram

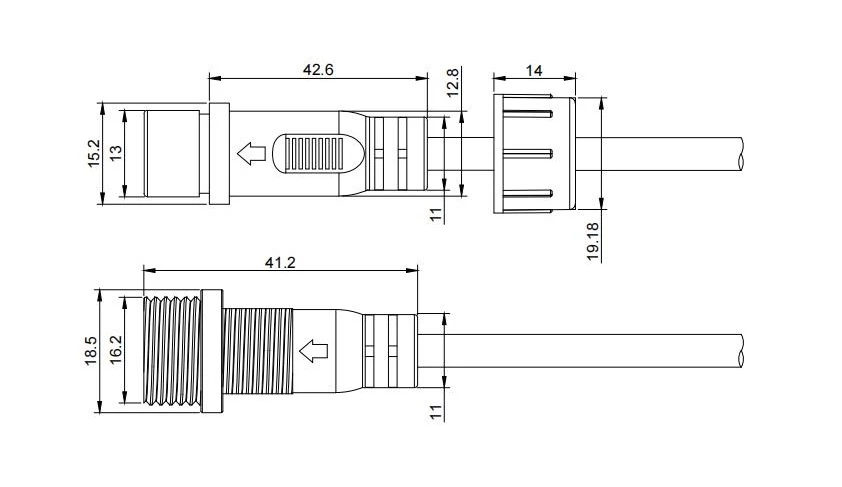

Dimensional Drawing

Lykilskýringar frá CAD: karlkyns tappi er 42,6 mm í heildina, með 12,8 mm af samsvörun og 14,0 mm á spjaldhliðinni – flatir tengihnetur mæla 19,18 mm. Kvenhlið: 41,2 mm í heildina, þráðardýpt 18,5 mm, festingarhluti 16,2 mm. Báðir nota M16×1.0. Núverandi niðurfelling fyrir þessa 3-pinna útgáfu er 8A/250V - til viðmiðunar, 2-pinna gerir 10A, 4-pinna lækkar í 6A, 5-pinna 4A, 6-pinna 3A. Vikmörk fylgja ISO 2768‑m. Við getum útvegað PDF eða DWG ef þú þarft að sleppa því beint í CAD þinn. Og ef kapalkirtillinn þinn eða útskurður á spjaldið kallar á eitthvað óviðjafnanlegt – lengd húsnæðis, þráðarsnið, snertihalla – getum við stillt.

Upplýsingar um vöru

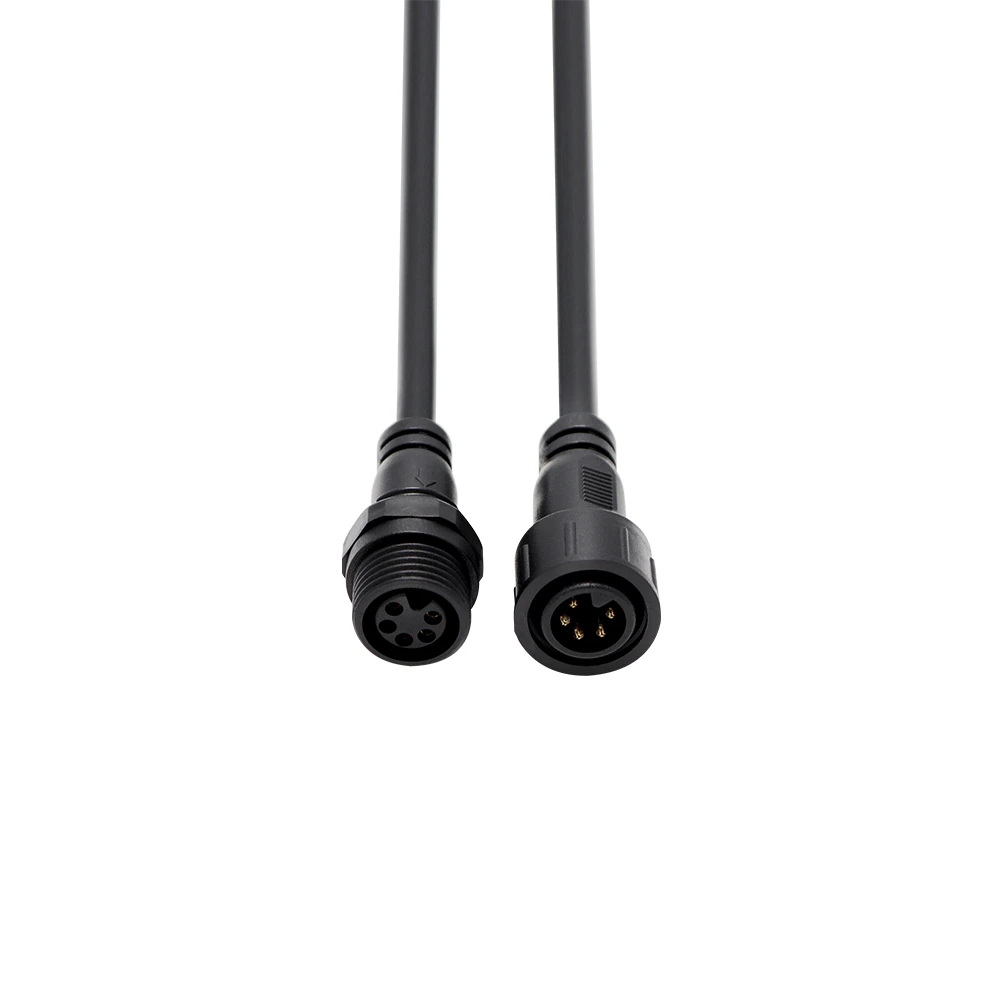

Karlkyns og kvenkyns hlið við hlið (5-pinna útgáfa)

Þessi mynd sýnir karlinnstunguna og kveninnstunguna á 5-pinna afbrigðinu (til skýringar) sem er sett hlið við hlið til beins sjónræns samanburðar. Fimm nikkelhúðuðu koparsnerturnar sjást vel á báðum helmingum. Báðir deila sama svarta PVC húsinu og M16 þráðarsniði. Þessi mynd hjálpar til við að sannreyna snertistillingu og stefnu fyrir samsetningu.

Karl og kona í 45 gráðu horni

Þetta 45 gráðu horn sýnir karlinnstunguna og kvenílátið aðskilin í horn og sýnir bæði M16×1.0 málmþráða – karlkyns ytri og kvenkyns innri, báðir nikkelhúðað kopar. Svarta PVC hlífin og O-hringurinn á karlkyns þráðsrótinni sjást vel. Þessi mynd hjálpar til við að skoða þráðástand og innsiglistöðu fyrir pörun.
